0592-6510371

行业动态 分类
维卡软化温度试验介绍发布日期：2025-06-24 浏览次数：0

PVC管材的使用温度界限为0-70℃，而PVC管材之使用温度一般以常温最为合适，如果使用温度提高，其耐内压强度之比率应相对加以降低，其各种温度下之耐压比率如下表，可予参照采用。




PVC管使用温度与耐压之关系

使用温度（℃）
20
25
30
40
50
60
使用压力比率（%）
100
95
85
65
35
10

PVC管的耐热性能在具体试验中有专门的检测方法那就是维卡软化温度试验。接下来我们介绍一下这项试验的检测目的与检测方法。



试验目的

PVC管材受热后易发生变形，以维卡温度的高低来衡量管材的耐热性能。




试验设备

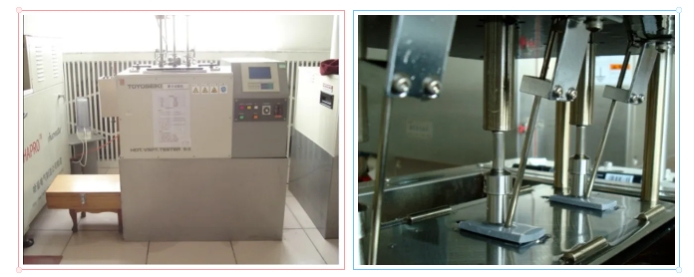

维卡试验机





试验说明

（1）把试样放在液体介质中，在等速升温条件下测定标准压针（横截圆面积为1mm2）在 50 N力的作用下， 压入试样内lmm时的温度，即为试样的维卡软化温度( VST)。

（2）维卡软化温度是评价材料耐热性能，反映制品在受热条件下物理力学性能的指标之一。

（3）维卡软化温度越高，表明材料受热时的尺寸稳定性越好，热变形越小，即耐热变形能力越好。

（4）国标要求PVC-U给水管维卡软化温度≥80℃，我们华亚东营塑胶有限公司生产的给水管材维卡温度一般在82～83℃。排水管材国标要求维卡软化温度≥79℃，我们华亚东营塑胶有限公司生产的PVC-U排水管维卡软化温度一般在80～81℃。
